نرم افزار اندرویدی ElectroDroid Pro v3.3 – PROPER

پیش نیاز: متفاوت با توجه به دستگاه اندروید

آیا مایلید سرعت خود را در انجام محاسبات الکترونیکی افزایش دهید؟

برنامه ElectroDroid Pro با استفاده از طراحی زیبا و حرفه ای خود به شما در انجام محسابات دشوار الکترونیکی یاری می دهد. این نرم افزار کاربردی اندروید همچنین دارای ویژگی های ذیل می باشد که به شما در ساده سازی مدارهای پیچیده یاری می رساند.

- دارا بودن کد مقاومت های SMD

- ماشین حساب قانون اهم

-  محاسبه راکتانس و رزونانس

- محسابه مقاومت های LED

- ابزار های طراحی سلف

- محاسبه افت ولتاژ

- مبدل فرکانس

- مبدل موج های آنالوگ به دیچیتال

- مبدل دسیبل

- محاسبه المان های سر و موازی

- نمایش کد رنگ های فیبر های نوری

- دارا بودن جدول PT100

- نمایش جدول تقسیم بندی موج های رادیویی

دانلود در ادامه مطلب

ادامه نوشته

سنسور LDR (مقاومت تابع نور)

سنسور LDR (مقاومت تابع نور) چیست؟

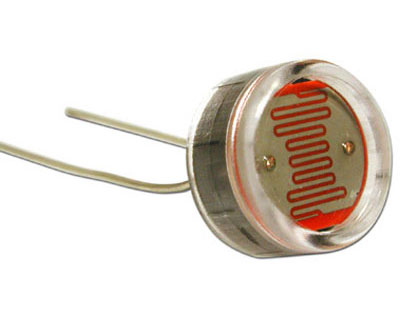

     سنسور (مقاومت) LDR                                   سنبل و شماتیک سنسور LDR

^{سنسور LDR در واقع مقاومتهایی هستند که در برابر شدت تابش نور حساس بوده و مقدار مقاومتشان تابع نور است به صورتی که با افزایش نور مقدار مقاومتشان کاهش یافته و با کاهش میزان نور تابشی مقدار مقاومتشان افزایش میابد.معمولا مقاومتهایی که در بازار موجود هستند در شدت نور عادی(محیط در روز)مقدار مقاومتشان در حدود 1 کیلو اهم و در تاریکی مطلق مقدار مقاومتشان بین یک تا دو مگا اهم است}_.

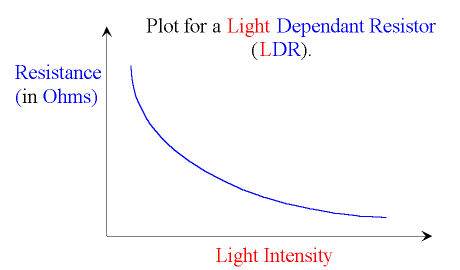

منحنی تغییرات مقومت سنسور LDR به میزان شدت نور

^{از جمله کاربردهای این مقاومت میتوان به تشخیص شب و روز جهت قطع و وصل کردن اتوماتیک لامپها،روش و خاموش کردن یک منبع تغذیه و هر جایی که مسئله حس کردن شدت نور در میان باشد اشاره کرد.
به طور نمونه نمونه هایی از کاربرد این المان را در کنترل یک رله بر مبنای روشنایی یا تاریکی محیط مشاهده میکنید.
در شکل اول با روشن شدن محیط رله وصل خواهد شد و در شکل دوم با خاموش شدن محیط رله تحریک خواهد شد.}



شماتیک و طرز کار مدار سنسور LDR
